পণ্যৰ অভাৰভিউ

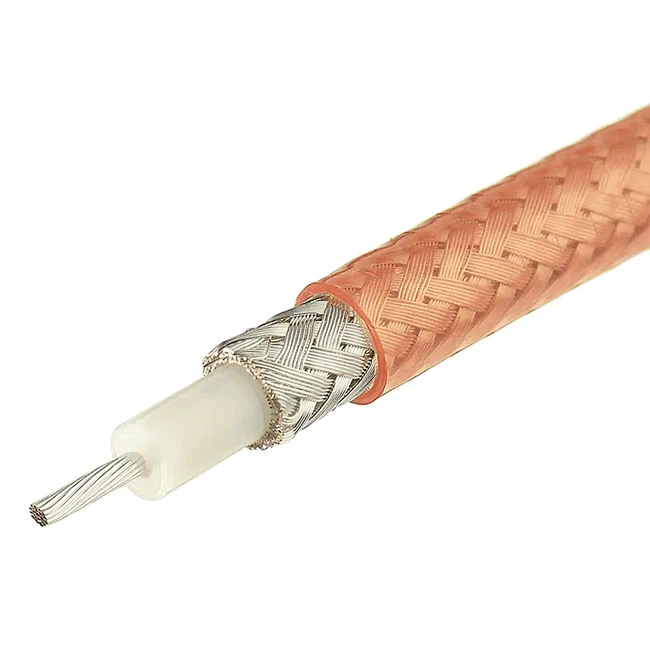

RG 400 কেবলৰ মডেলটো হৈছে RG400।coaxial কেবলসমূহক ইয়াৰ প্ৰতিৰোধ মানৰ ওপৰত ভিত্তি কৰি দুটা ভাগত ভাগ কৰা হয়: 50Ω আৰু 75Ω। 50Ω প্ৰকাৰ ডিজিটেল সংকেত সংবহনৰ বাবে ব্যৱহাৰ কৰা হয়, আনহাতে 75Ω ধৰণৰ ভিডিঅ’ চিগনেল ট্ৰেন্সমিছনৰ বাবে ব্যৱহাৰ কৰা হয়।
দৰ্খাস্ত
সমাক্ষীয় কেবলৰ প্ৰয়োগৰ বিস্তৃত পৰিসৰ আছে। ই কম ক্ষতিৰ সৈতে এনালগ আৰু ডিজিটেল সংকেত দুয়োটা প্ৰেৰণ কৰিব পাৰে, ইয়াক বিভিন্ন এপ্লিকেচনৰ বাবে উপযোগী কৰি তুলিব পাৰে, য'ত টেলিভিছন সম্প্ৰচাৰ ব্যৱস্থা, দীঘলীয়া-দূৰত্বৰ টেলিফোন সংবহন ব্যৱস্থা, কম্পিউটাৰ চিষ্টেমৰ মাজত চুটি-ডিষ্টেন্স পেচ কেবল, আৰু স্থানীয় এৰিয়া নেটৱৰ্ক আন্তঃসংযোগ আদি অন্তৰ্ভুক্ত।
সমাক্ষীয় কেবল হাজাৰ হাজাৰ পৰিয়াললৈ টেলিভিছনৰ সংকেত প্ৰেৰণৰ মাধ্যম হিচাপে দ্ৰুতগতিত বিকশিত হৈছে, যাৰ ফলত কেবল টেলিভিছন নেটৱৰ্ক হৈছে। এটা একক কেবল টেলিভিছন ব্যৱস্থাই কেইবা ডজন বা আনকি শ শ টেলিভিছন চেনেল কঢ়িয়াব পাৰে, য’ত দহ কিলোমিটাৰ ট্ৰেন্সমিছন ৰেঞ্জ থাকিব পাৰে।
কাৰিকৰী প্ৰাচলসমূহ
|
কেবলৰ নাম |
নমনীয় সমাক্ষীয় কেবল, 50ohm RG400 ধৰণ |
||
|
কেবলৰ ধৰণ |
RG400 |
মানদণ্ড |
MIL-C-17 |
|
পণ্যৰ গঠন ডায়াগ্ৰাম |
|
|
|
পণ্যৰ আকাৰ |
|||
|
নহয়। |
সামগ্ৰী |
গাঁঠনি |
সামগ্ৰী |
|
1 |
ভিতৰৰ পৰিবাহী |
১.০(১৯/০.২)±০.০২মি.মি. |
SC |
|
2 |
ডাইলেক্ট্রিক |
৩.০ ± ০.০৫মিমি |
PTFE |
|
3 |
বাহিৰৰ পৰিবাহী |
৪.০ nom. |
ডাবল ৰূপালী প্লেটেড তামৰ ব্ৰেইড |
|
4 |
জেকেট |
৪.৯৫ ± ০.১মিমি |
FEP |
|
বৈদ্যুতিক ভৌতিক আৰু সম্পত্তিৰ বৈশিষ্ট্য |
|||
|
সামগ্ৰী |
একক |
মান |
|
|
Capacitance |
PF/M |
96 |
|
|
ইম্পিডেন্স |
Ω |
50 |
|
|
বেগ অনুপাত |
% |
69.5 |
|
|
ব্যাসাৰ ব্যাসাৰ্ধ |
এম এম |
25 |
|
|
ভল্টেজ সহ্য কৰা |
VMS |
3000 |
|
|
কাম কৰা ভল্টেজ |
VMS |
1400 |
|
|
অপাৰেটিং ফ্ৰিকুৱেন্সি |
MHz |
১২.৪ সৰ্বোচ্চ। |
|
|
ওজন |
kg/km |
৬৫ প্ৰায়। |
|
|
উষ্ণতাৰ পৰিসৰ |
ডিগ্ৰী |
-55 ~ +200 |
|
|
VSWR |
ডিগ্ৰী |
1.3 তকৈ কম বা সমান |
|
|
ROHS সম্মতি |
কম্প্লাইয়েন্ট |
||
|
40 ডিগ্ৰী আৰু সমুদ্ৰপৃষ্ঠত ক্ষীণকৰণ ধ্ৰুৱক |
100MHz |
০.১৫ডিবি/মিটাৰ |
1173 |
|
৪০০MHz |
০.৩ডিবি/মিটাৰ |
586.5 |
|
|
1000MHz |
০.৫১ডিবি/মিটাৰ |
345 |
|
|
3000MHz |
০.৯৬ডিবি/মিটাৰ |
183.3 |
|
|
4000MHz |
১.১২ডিবি/মিটাৰ |
157.1 |
|
|
5000MHz |
১.৩১ডিবি/মিটাৰ |
5134.3 |
|
|
6000MHz |
১.৫৪ডিবি/মিটাৰ |
114.3 |
|
|
8000MHz |
১.৯ডিবি/মিটাৰ |
92.6 |
|
|
8500MHz |
2db/m |
87.9 |
|
|
9000MHz |
২.১১ডিবি/মিটাৰ |
83.4 |
|
|
10000MHz |
2.27 |
77.5 |
|
|
11000MHz |
2.4 |
73.3 |
|
|
12000MHz |
2.54 |
69.3 |
|
|
14000MHz |
2.8 |
62.8 |
|
